중급 및 고급 별장, 호텔, 아파트, 거주지, 홈스테이, 사무실 건물, 발코니, 정원, 서재, 침실, 일광실, 오락실에는 큰 일광 지역, 체이스 공기량의 위치가 필요합니다.

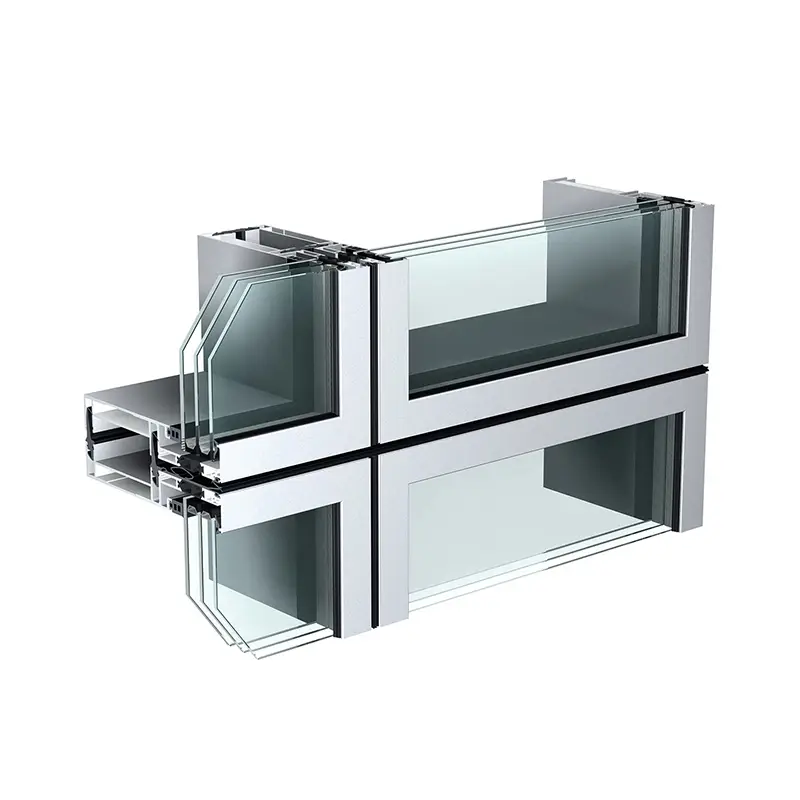

알루미늄 압출 구조:
알루미늄 압출 프레임은 일체형 커튼월입니다. 각 패널은 여러 상황에 따라 다양한 너비와 높이를 가진 단위 패널로 만들 수 있는 단위 블록입니다. 공장에서 단위 판넬을 조립한 후 건설 현장으로 운송하여 수형 멀리언과 암형 멀리언을 도킹하여 설치를 완료합니다. 단위 패널은 건축 현장에 간단하게 들어 올릴 수 있고, 설치가 더 빠르고, 밀봉 및 방수 작업이 더 잘되고, 바람과 충격에 대한 저항이 더 강합니다.
압출은 성형된 다이를 통해 용융 금속 또는 플라스틱을 밀어 넣어 물체를 만드는 제조 공정입니다. 알루미늄 압출은 가장 일반적인 압출 유형이며 알루미늄 지붕, 자동차 프레임 및 비행기 부품과 같은 제품을 만드는 데 사용됩니다.
구조 실란트: GE Structure 실란트(맞춤형 가능)
개스킷: EPDM 또는 Slicone 가스켓
유리: 고품질 플로트 유리 원료 유리 시트를 사용하는 이중 유리 IGU 접합 유리 6HS+12Ar+5HS+1.52PVB+5HS가 있는 이중 유리 절연 유리 6HS+12Ar+8FT, 유리 색상 및 가공 방법을 사용자 정의할 수 있습니다.
신청: 별장, 호텔, 거주지, 아파트, 홈스테이, 사무실, 발코니, 정원, 공부방, 침실, 적당히 높은 수준의 환경에서 많은 일광과 신선한 공기가 필요한 엔터테인먼트 공간에 적합합니다.
기술 데이터
| 가시폭 | 남성 & 여성 Mullion33.5mm | 프레임 두께 | 156.6Mm |
| 명반. 두께 | 2.5Mm | 유리 | 8+12A+5+0.76+5, 10+10A+10 |
| SLS(서비스 가능성 한계 상태) | 1.1 Kpa | ULS (궁극적 인 한계 상태) | 1.65 Kpa |
| STATIC | 330 Kpa | CYCLIC | 990 Kpa |
| AIR | 150Pa,1L/SEC/m² | 차양창 권장 너비 | W> 1000mm. 4 잠금 포인트 이상 사용, H >3000mm. |
| 주요 하드웨어 | Kinlong 또는 Doric, 보증 15년을 선택할 수 있습니다. | 내후성 실란트 | Guibao/Baiyun/또는 동등한 브랜드 |
| 구조 실란트 | Guibao/Baiyun/또는 동등한 브랜드 | 외부 프레임 씰 | EPDM |
| 유리 접착제 쿠션 | 실리콘 |
건설 현장에 납품되기 전에 공장에서 제조 및 유약 처리된 대형 유리 장치는 일체형 커튼 시스템을 구성합니다.
유닛은 해당 위치에 도착한 후 건물에 부착된 앵커로 들어올릴 수 있습니다.
이러한 종류의 기술의 두드러진 특징 중 하나는 기후가 통제되는 환경에서 엄격한 허용 오차로 제조를 통해 달성되는 고품질입니다.
일체형 시스템을 사용하는 또 다른 중요한 이점은 현장 유약이 없기 때문에 설치 속도입니다. 알루미늄과 투명 유리로 만든 일체형 커튼 월.
시스템 성과:
• 에너지 효율 U-값이 0.8W/제곱미터로 낮습니다. K
• 1000 Pa까지의 높은 수분 침투 저항
• 20년까지 내구성 분말 코팅 보증
• 글레이징 단위 중량 최대 1,000kg
• 글레이징 두께: 4mm ~ 60mm
• 소음 저항 Rw ~ 68dB
커튼월이 있는 또 다른 옵션은 통합 또는 스틱 시스템을 선택하는 것입니다. 스틱 시스템에서는 커튼월 프레임(멀리언)과 유리 또는 불투명 패널이 설치되고 조각으로 함께 연결됩니다. 단위화 시스템에서 커튼월은 공장에서 조립되어 유약을 바르고 현장으로 운송되어 건물에 세워지는 대형 단위로 구성됩니다. 모듈의 수직 및 수평 멀리언은 인접한 모듈과 함께 결합됩니다. 모듈은 일반적으로 1층 높이와 1모듈 너비로 구성되지만 여러 모듈을 통합할 수 있습니다. 일반적인 단위는 너비가 5-6피트입니다. 링크드인 기사 “Unitized vs. Stick: When and Why'의 주요 변수에는 전체 파사드 크기, 반복 정도, 모양과 치수, 평면도, 구조적 움직임에 대한 여유가 포함됩니다.
외관 크기: 크기가 클수록 더 적합한 옵션이 통합됩니다. 경험에 따르면 Sola는 5,000 평방 미터 이상은 단위화하고 3,000 평방 미터 미만이면 단위화를 정당화 할 규모의 경제를 달성하기에 충분한 공간이 없기 때문에 고정을 권장합니다.
반복의 정도: 바닥 높이가 일정하고 멀리언 사이의 거리가 반복적이라면 파사드를 유사한 크기의 단위로 분할하고(단위화의 경우와 마찬가지로) 공장에서 사전 제작하는 것이 합리적입니다.
모양과 치수: 6층 이상의 높은 건물은 통합 시스템에 더 적합하지만 낮고 확장된 건물은 스틱에 더 적합합니다.
행성: 평평한 수직 벽을 다루는 경우 스틱 시스템의 현장 조립이 가장 좋습니다. 그러나 기울기, 3차원 기울기 등이 추가되면 선호도는 단위화로 이동합니다. Sola에 따르면 침투에도 동일하게 적용됩니다. 예를 들어 외부 차양에 필요한 브래킷이 많을수록 사전 제작이 선호됩니다.
구조적 움직임에 대한 허용: 프로젝트가 지진 지역에 있거나 전단 또는 바닥에서 바닥까지의 움직임이 예상되는 경우 이상적인 선택이 통합됩니다.
유리 선택
정면에서 유리 유닛의 열 성능을 향상시키기 위해 이중 또는 삼중 유리가 권장됩니다.
이중창 기술을 사용하면 두 개의 유리판 사이에 불활성 가스가 캡슐화됩니다. 아르곤은 유리에서 빠져나가는 태양 에너지의 수준을 제한하면서 햇빛을 통과시킬 수 있습니다.
3중 유리 구성에서는 3개의 유리창 내부에 2개의 아르곤으로 채워진 공동이 있습니다. 결과적으로 내부와 유리 사이의 온도 차이가 더 작기 때문에 결로 현상이 적고 에너지 효율이 향상되고 소음이 감소합니다. 성능은 더 높지만 삼중 글레이징은 더 비싼 옵션입니다.
강화된 내구성을 위해 접합 유리는 폴리비닐 부티랄(PVB) 중간막으로 만들어집니다. 접합 유리는 자외선 투과 차단, 더 나은 음향, 그리고 아마도 가장 주목할 만한 것은 부서졌을 때 함께 유지되는 것을 포함하여 많은 이점을 제공합니다.
건물의 충격 및 폭발 저항 문제로 분리하여 건물 외부는 발사체에 대한 첫 번째 방어선 역할을 합니다. 결과적으로 파사드가 충격에 반응하는 방식은 구조에 일어나는 일에 상당한 영향을 미칩니다. 물론, 심각한 충격 후에 유리가 깨지는 것을 방지하는 것은 어렵지만, 접합 유리 또는 기존 유리에 적용된 비산 방지 필름은 건물 거주자를 파편으로부터 보호하기 위해 유리 파편을 더 잘 포함할 것입니다.
그러나 단순히 부서진 유리를 포함하는 것 이상으로 폭발에 대한 커튼월 성능은 다양한 요소의 용량 간의 상호 작용에 따라 달라집니다.
"커튼월 시스템을 구성하는 개별 부재를 강화하는 것 외에도 바닥 슬래브 또는 스팬드럴 빔에 부착하는 데 특별한 주의가 필요합니다."라고 Protective Design의 수석 교장인 Robert Smilowitz, Ph.D., SECB, F.SEI는 말합니다. & Security, Thornton Tomasetti – WBDG의 "Designing Buildings to Resist Explosive Threats"에서 뉴욕의 Weidlinger.
"이러한 연결은 제작 공차를 보정하고 차등 층간 드리프트 및 열 변형을 수용할 수 있을 뿐만 아니라 중력 하중, 풍하중 및 폭발 하중을 전달하도록 설계되도록 조정 가능해야 합니다."라고 그는 씁니다.
열 성능
외관의 열 성능 수준은 건물 외장의 작업이 다양하고 수없이 많음에도 불구하고 지속 가능한 설계와 보다 엄격한 규칙 및 표준이 요구되는 오늘날의 환경에서 필수적입니다. 다른 클래딩 및 연결 부품이 아무리 단열이 잘 되더라도 역사적으로 유리는 체인에서 가장 약한 연결 고리였으며 외관의 전체 단열 R-값을 크게 낮춥니다.
높은 고도와 고산 환경에서 눈부심 최소화와 함께 "유약의 방대한 부분을 통한 열 손실 및 열 획득은 가장 중요한 성능 문제 중 일부입니다"라고 McGowan은 주장합니다. 고품질 열교는 냉각 및 난방 에너지가 자유롭게 흐를 수 있도록 하는 열교를 제거하는 것을 목표로 하기 때문에 매우 중요합니다.
FAQ
1 Q: Unitized 커튼월이란 무엇입니까?
A: 일체형 커튼월은 공장에서 조립되고 유약 처리된 다음 일반적으로 폭 1라이트 x 높이 1층의 단위로 작업 현장으로 배송됩니다.
더 많은 건물 소유주, 건축가 및 계약자가 이러한 건축 스타일의 장점을 인식함에 따라 일체형 커튼월은 건물을 둘러싸는 데 선호되는 접근 방식으로 발전했습니다. 통합 시스템을 사용하면 구조물을 신속하게 포괄할 수 있으므로 건설이 빨라지고 입주 날짜가 앞당겨질 수 있습니다. 일체형 벽체 시스템은 통제된 환경에서 실내에서 조립 라인과 유사한 방식으로 제조되기 때문에 스틱으로 만든 커튼월보다 제조가 더 균일합니다.
2 Q: 통합 커튼월의 정렬은 무엇입니까?
A: 통합 커튼월 시공 시 고려해야 할 두 가지 유형의 정렬 조건이 있습니다. 첫 번째는 통합 패널 간의 정렬이고 두 번째는 통합 패널과 돌출 슬래브, 캐노피 및 건물의 다른 오프셋 구조적 특징 사이의 정렬입니다.
커튼월 제조업체는 수평 정렬을 유지하기 위해 인접한 패널의 맞물린 헤드를 가로질러 미끄러질 수 있는 구조적 정렬 클립을 개발하고 커튼월을 고정하는 데 도움이 되는 리프팅 러그의 디자인을 개선함으로써 패널 간 정렬 문제를 안정적으로 처리했습니다. 스택 조건에서 패널 사이의 수직 정렬. 현재 제조업체가 직면한 정렬 문제는 일반적인 패널 정렬을 방해하고 프로젝트별로 처리해야 하는 고유한 프로젝트별 건물 기능입니다.
3 Q: 스틱과 일체형 커튼월의 차이점은 무엇입니까?
A: 스틱 시스템에서는 유리 또는 불투명 패널과 커튼월 프레임(멀리언)을 한 번에 하나씩 설치하고 결합합니다. 유닛화된 시스템의 커튼월은 공장에서 제작되고 유약 처리된 실제 유닛으로 구성되며, 해당 위치로 가져와 구조물 위에 올려집니다.
4 Q: 커튼월 등판이란?
A: 알루미늄 섀도우박스 백 팬은 커튼 월의 불투명한 영역 뒤에 있는 커튼 월 프레임에 부착된 페인트 알루미늄 금속 시트입니다. 알루미늄 섀도우박스 백 팬과 외부 클래딩 사이에 단열재를 설치하여 공기 및 수증기 장벽 역할을 해야 합니다.
